產品概述:
TY-mAir28型-微型空氣監測站是蘇州天一信德環??萍加邢薰踞槍Υ髿猸h境質量監測而設計生產的一款微型化、高性能在線監測產品。該產品適用于區域環境污染分布精細評估、污染溯源分析、污染應急監測等應用。該產品同時支持氣象參數的監測,使得數據在有效性識別方面更具性能。
功能與特點:
1、240*128圖形點陣液晶顯示功能
2、按鍵參數設置和校準設置功能;
3、參數設置密碼保護功能;
4、監測氣象參數功能;
5、數據有效性識別功能;
6、GPS+北斗定位防盜報警功能;
7、大容量數據存儲功能,能夠存儲一年的分鐘監測數據;
8、GPRS通信功能;
9、可以對SO2、NO2、CO、O3、PM2.5、PM10、溫度、濕度等進行測量;
10、一年內免校準;
11、防雨防塵設計,延長傳感器使用壽命;
12、AllinOne定位加GPRS通信一體化設計,使得功耗極低,陰雨天可連續工作10天;
13、太陽能供電設計,使得安裝不受地點和市電的限制;
14、支持HJ/T212-2005通信協議。
技術規格
整機技術指標
指標項 | 技術指標 |
溫度參數 | 量程-40℃~120℃,重復性±0.1℃,精度±0.4℃ |
濕度參數 | 濕度:量程0-100%,重復性±0.1%,精度±3% |
壓力參數(可選項) | 量程1100hPa,精度±0.5hPa,分辨率0.1hPa |
風速參數(可選項) | 量程0~60m/S,精度±0.2m/S,分辨率0.1m/S |
風向參數(可選項) | 0-360度,精度±2度,分辨率0.1度 |
供電方式 | 太陽能供電、市電供電可選 |
持續陰雨天工作時間 | 不低于10天 |
數據保存周期 | 至少保存1年的分鐘數據 |
工作溫度 | -20?℃~45?℃ |
相對濕度 | 10~90% |
儲存條件 | 5℃~25?℃ |
指標項 | 測量原理 | 壽命 | 量程 | 線性誤差 | 檢出限 | 重復性 | 響應時間(T90) |
SO2 | 電化學 | >2年 | 0-1000ppb | <5% | 5ppb | ±2% | <35秒 |
NO2 | 電化學 | >2年 | 0-1000ppb | <5% | 5ppb | ±2% | <60秒 |
CO | 電化學 | >3年 | 0-20ppm | <5% | 20ppb | ±2% | <4秒 |
O3 | 電化學 | >2年 | 0-5000ppb | <5% | 5ppb | ±5% | <60秒 |
PM10 | 光散射 | >3年 | 0-1mg/m3 | <10% | 1ug/m3 | ±3% | <1秒 |
PM2.5 | 光散射 | >3年 | 0-1mg/m3 | <10% | 1ug/m3 | ±3% | <1秒 |

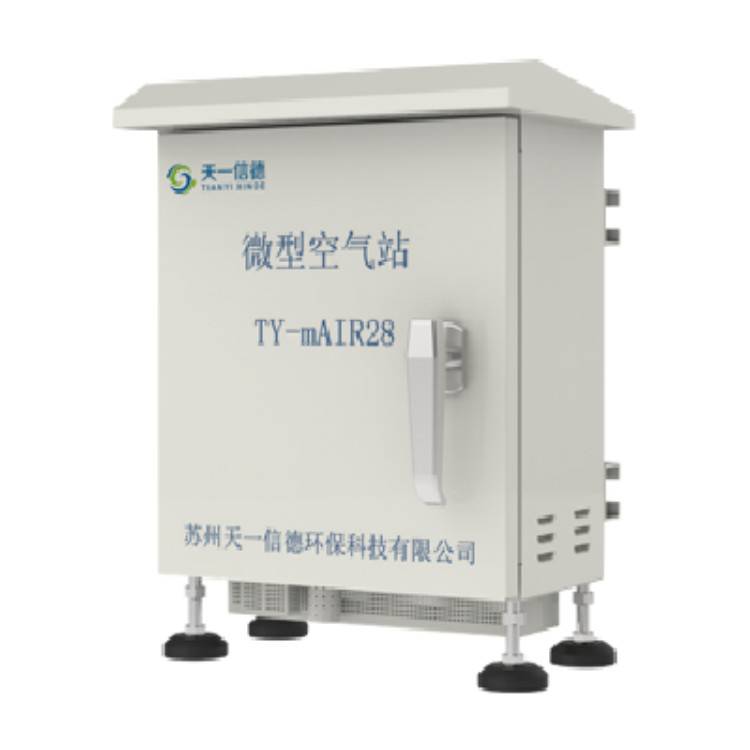

微型空氣站前視圖
儀器安裝要求
儀器安裝時有下述要求:
1、 固定的立柱需要能夠承受本地期望的風力等級;
2、 太陽能電池板需要面向南方,與太陽光照成45度安裝。
3、 儀器安裝于太陽能電池板的下方,防止夏季暴曬。
儀器的安裝
1、首先將太陽能電池板與太陽能充放電控制器的連接線纜準備好,并預留足夠的長度,要求線徑不低于0.75平方mm。然后,將線纜的一段用絕緣膠布纏好,以防短路。最后,將線纜的另一端與太陽能電池板連接好。注意正負極。
2、將太陽能電池板的固定支架安裝在立柱上,然后將太陽能電池板固定在支架上。
3、在將TY-mAir28機箱固定于立柱上后,將太陽能電池板的線纜與TY-mAir28機箱內部預留的太陽能電池板線纜接頭進行連接。
4、在TY-mAir28斷電情況下,將SIM卡金屬面朝下,安裝在機箱內部的SIM卡插槽位置。
5、將GSM吸盤天線接到機箱內部GSM天線位置,并將吸盤固定于機箱底部的金屬位置。
6、將GPS吸盤天線接到機箱內部的GPS天線位置,并將吸盤固定于機箱底部的金屬位置。
7、將TY-mAir28機箱內部的DC電源公頭與DC電源母頭連接,使儀器通電進入工作狀態。
